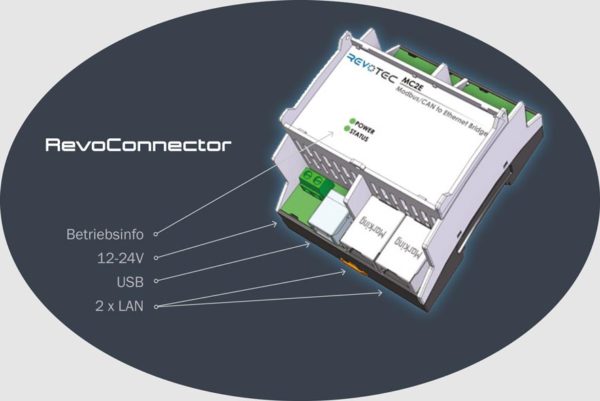

RevoConnector

MC2E – Modbus/CAN to Ethernet Bridge LC2E – LIN/CAN to Ethernet Bridge

Schnittstellen
  • 2x 10/100MBit ethernet (Switch-Funktion)
  • 1x cAn Bus (2.0A/B bis 1 MBit/s, ISO 11898-2 kompatibel)
  • 1x Modbus als Variante MC2E (RS485)
  • 1x lin Bus als Variante LC2E (2.2A bis 2,5 kBit/s, ISO 15765-2 und ISO 17987-1 kompatibel)
  • 1x USB 2.0 type B als Diagnoseschnittstelle
  • 2x Digital out (open drain, max. 150mA, max. 24V DC)
  • 2x Digital in (max. 24V DC)
Technische Eigenschaften
  • cPU: STMicro ARM Cortex-M4 @max. 180MHz, 1MB Flash, 256kB RAM
  • Status leD (rot, grün, orange)
  • interner Speicher 512 MBit (64MB) NOR Flash (optional erweiterbar)
  • eSD geschützt
  • SWD Debugschnittstelle (optional, auf Entwicklungshardware)
Versorgung
  • Versorgungsspannung: 12-24V DC
Montage und Abmessung
  • Abmessungen: 71,6 x 90 x 61 mm
  • Montageart: Montageschiene 35mm (nach DIN EN 60715)
